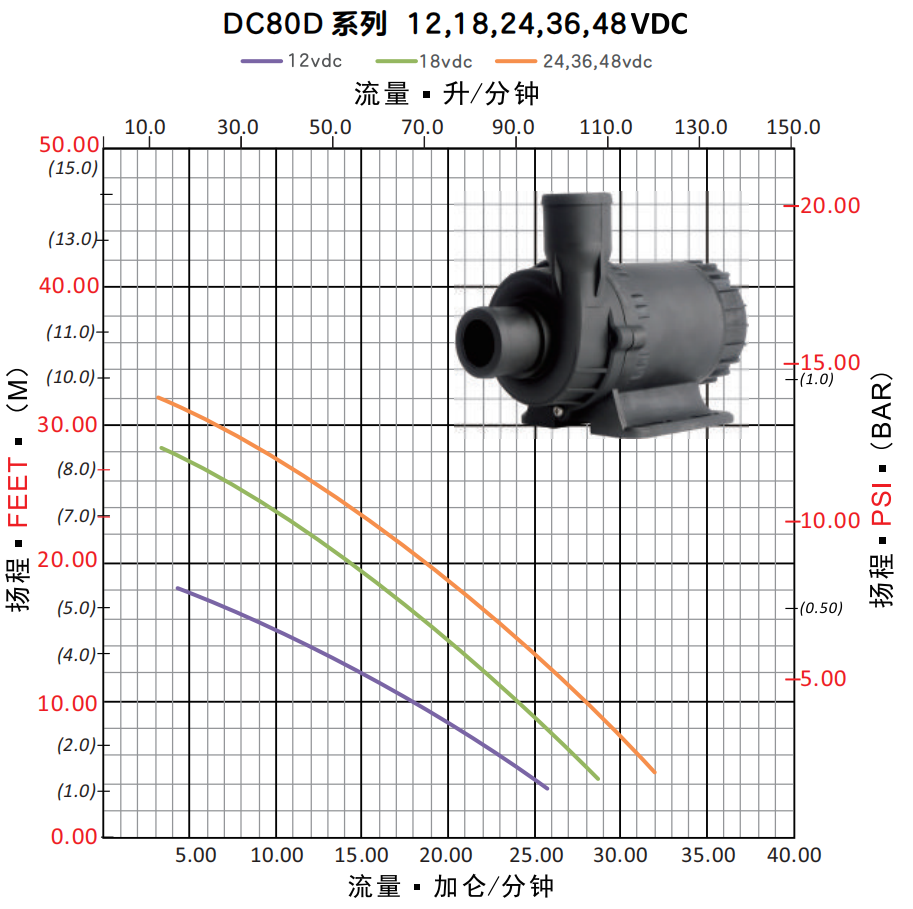

流量-扬程曲线图
| 一．产品特征简介 | ||
1 | 产品名称: | 无刷直流水泵DC80D |
2 | 型号： | DC80D |
3 | 重量： | 2.1kg |
4 | 寿命： | ≥30000h连续 |
5 | 防护等级： | IP68 |
6 | 颜色： | 黑色 |
7 | 认证： | CE,ROSH |
8 | 壳体材料： | PPS+30%GF |
9 | 噪音： | ≤35dB |
10 | 密封性： | ≥0.8MPa（8kg） |
11 | 绝缘等级： | H级（180°） |
12 | 工作原理： | 离心泵 |
13 | 用途： | 电动汽车散热系统， |
循环散热系统 | ||
| 二．使用范围 | ||
1 | 使用液体类型： | 油性介质，水，酸碱盐以及其他流动性液体 |
2 | 使用液体温度： | -30°—100°三相板内置非潜水/三相板外置潜水 |
3 | 调速方式： | l PWM调速：幅值5V 50-800HZ 可定制 |
l 0-5V调速 | ||
l 电位器调速：电阻范围4.7K~20K | ||
4 | 使用电源类型： | 直流电源，太阳能板，蓄电池 |
三．基本参数(参数可以定制） | ||||||
1 | 产品型号： | DC80D-1260PWM | DC80D-2480PWM | DC80D-24100PWM | DC80D-36100PWM | PWM:PWM 调速（50-800HZ/ 5V） VR:0~5V/电位器调速 S:固定转速 |
DC80D-1260VR | DC80D-2480VR | DC80D-24100VR | DC80D-36100VR | |||
DC80D-1260S | DC80D-2480S | DC80D-24100S | DC80D-36100S | |||
2 | 额定电压： | 12V DC | 24V DC | 24V DC | 36V DC | |
3 | 工作电压范围： | 5-12V | 5-28V | 5-28V | 5-40V | 此范围内，水泵能够正常工作 |
4 | 额定电流： | 5.4A(6.6A) | 3.5A(4.2A) | 5.4A(6.3A) | 3.6A(4.2A) | 封闭出水口电流（敞口抽水电流） |
5 | 输入功率： | 65W(80W) | 84W(100W) | 130W(150W) | 130W(150W) | 封闭出水口功率（敞口抽水功率） |
6 | 最大流量： | 6600L/H | 7000L/H | 8000L/H | 8000L/H | 敞口流量 |
7 | 最大扬程： | 6M | 8M | 10M | 10M | 静态扬程 |
8 | 最小输入电源： | 12V-7A | 24V-5A | 24V-7A | 36V-5A | |
| 四．附加功能说明 | ||||
1 | 卡死保护 | 卡死的时候水泵停止工作 | ||
2 | 缺水/空转保护 | 水泵缺水或者空转时水泵会循环的停转（8秒）运转（2秒），可定制保护策略 | ||
3 | 超载保护 | 当电压不稳定或者其他原因导致超过水泵额定功率，水泵停止运行 | ||
4 | 电源反接 | 电源正负极接反，水泵停止运行，重新接后，正常工作 | ||
水泵驱动器内置 |  | 适合外置陆用场合 | ||
水泵驱动器外置 |  | 适合温度高或者腐蚀溶液潜水安装 | ||
