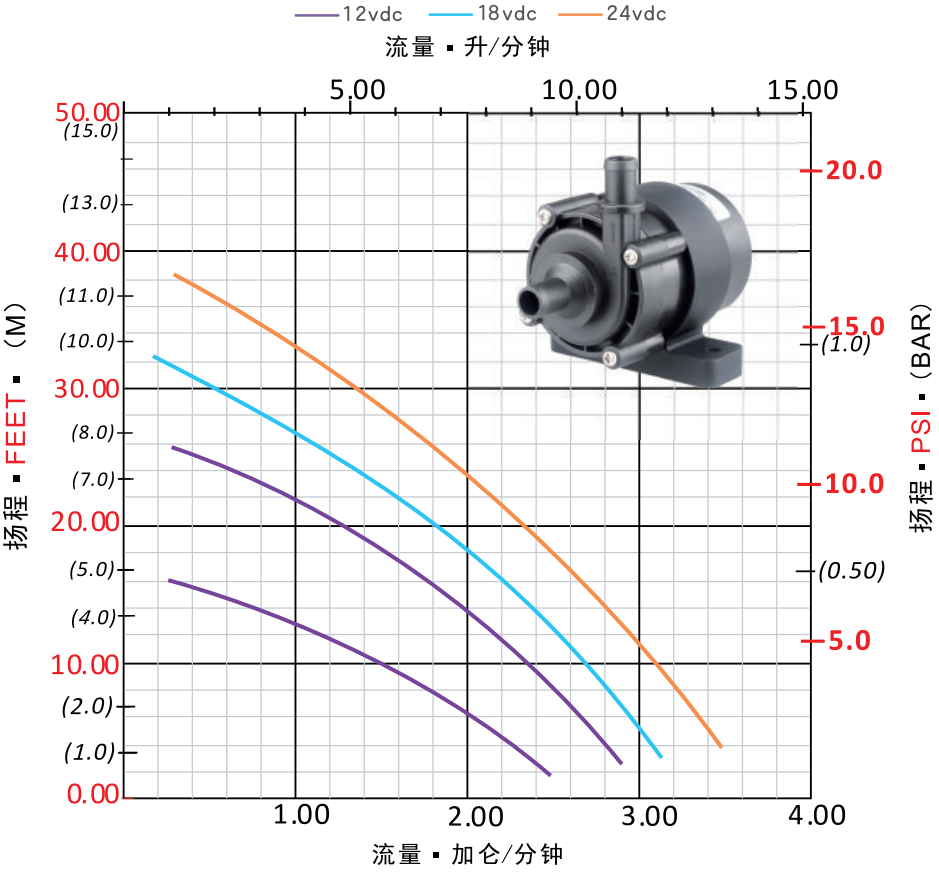

流量-扬程曲线图
一．产品特征简介 | ||
1 | 产品名称: | 无刷直流水泵DC45B |
2 | 型号： | DC45B |
3 | 重量： | 0.3kg |
4 | 寿命： | ≥30000h连续 |
5 | 防护等级： | IP68 |
6 | 颜色： | 黑色 |
7 | 认证： | CE,ROSH |
8 | 壳体材料： | PPS+30%GF |
9 | 噪音： | ≤35dB |
10 | 工作压力： | ≥0.5MPa（5kg） |
11 | 绝缘等级： | H级（180°） |
12 | 工作原理： | 离心泵 |
13 | 用途： | 电动汽车散热系统， |
循环散热系统 | ||
二．使用范围 | ||
1 | 使用液体类型： | 油性介质，水，酸碱盐以及其他流动性液体 |
2 | 使用液体温度： | -30°—100°三相板内置非潜水/三相板外置潜水 |
3 | 调速方式： | l PWM调速：幅值5V 50-800HZ 可定制 |
l 0-5V调速 | ||
l 电位器调速：电阻范围4.7K~20K | ||
4 | 使用电源类型： | 直流电源，太阳能板，蓄电池 |
三．基本参数(参数可以定制） | ||||||
1 | 产品型号： | DC45B-1240PWM | DC45B-1280PWM | DC45B-24100PWM | DC45B-24120PWM | PWM:PWM 调速（50-800HZ/ 5V） |
DC45B-1240VR | DC45B-1280VR | DC45B-24100VR | DC45B-24120R | VR:0~5V/电位器调速 | ||
DC45B-1240S | DC45B-1280S | DC45B-24100S | DC45B-24120S | S:固定转速 | ||
2 | 额定电压： | 12V DC | 12V DC | 24V DC | 24V DC | |
3 | 工作电压范围： | 5-12V | 5-12V | 5-28V | 5-28V | 此范围内，水泵能够正常工作 |
4 | 额定电流： | 0.75A | 1.6A（2A） | 1A（1.3A） | 1.3A（1.7A） | 封闭出水口电流（敞口抽水电流） |
5 | 输入功率： | 7W（9W） | 20W（25W） | 24W（30W） | 30W（40W） | 封闭出水口功率（敞口抽水功率） |
6 | 最大流量： | 500L/H | 700L/H | 750L/H | 850L/H | 敞口流量 |
7 | 最大扬程： | 4M | 8M | 10M | 12M | 静态扬程 |
8 | 最小输入电源： | 12V-1A | 12V-2A | 24V-2A | 24V-2A | |
四．附加功能说明 | ||||||
1 | 卡死保护 | 卡死的时候水泵停止工作 | ||||
2 | 缺水/空转保护 | 水泵缺水或者空转时水泵会循环的停转（8秒）运转（2秒），可定制保护策略 | ||||
3 | 超载保护 | 当电压不稳定或者其他原因导致超过水泵额定功率，水泵停止运行 | ||||
4 | 电源反接 | 电源正负极接反，水泵停止运行，重新接后，正常工作 | ||||
水泵驱动器内置 |  | 适合外置陆用场合 | ||||
水泵驱动器外置 |  | 适合温度高或者腐蚀溶液潜水安装 | ||||
